Eje horizontal / vertical Francis Turbina para Francis La capacidad de la turbina es de 0,1 MW - 20 MW
Descripción:
La turbina de tipo Francis es más adecuada para centrales hidroeléctricas con cabeza media o alta de 10 m a 300 m.Se encuentran tanto en la disposición vertical como horizontal del eje y podrían ser ampliamente seleccionados por las centrales hidroeléctricas.
Su característica es que el flujo de agua entra en el corredor hacia adentro en una dirección radial, cambia de dirección gradualmente y luego sale axialmente.construcción sencilla y alta eficiencia, etc. El corredor de Francis de Hydoru tiene una buena eficiencia y rendimiento de cavitación.
Estructura principal de la turbina hidroeléctrica Francis
Este tipo de turbina hidráulica es el eje horizontal Francis. Una válvula de entrada está equipada en frente de la carcasa en espiral de la turbina.la dirección de rotación de la turbina hidráulica es en el sentido de las agujas del reloj La turbina es de eje horizontal y carcasa en espiral metálica y el corredor de acero inoxidable.Las partes principales de la estructura de la turbina son las siguientes::
- Cuadro en espiral
- Distribuidor
- Partes giratorias
- El tubo de entrada
- Tubo de corriente
- Diseño del agua, los instrumentos y la tubería
El agua fluye a través de la presa de la central eléctrica, la válvula mariposa, el tubo de expansión, el tubo de entrada, la caja en espiral y las puertas de wicket en el corredor,y luego impulsa el corredor a girar y convertir la energía hidráulica en energía mecánica y impulsa el rotor de la revolución del generador por la fuerza del eje principal de la turbina, convirtiendo así la energía mecánica en energía eléctrica.
Aplicaciones:
Las turbinas Francis son las turbinas de agua más comunes en uso hoy en día.
Funcionan en un rango de cabeza de agua de 10 a 300 metros y se utilizan principalmente para la producción de energía eléctrica.
Normalmente, las turbinas Francis de tamaño mediano y más grandes se disponen con mayor frecuencia con un eje vertical, las turbinas Francis pequeñas siempre se disponen con un eje horizontal, pero no es absoluto.
Especificaciones:
| Tipo de producto |
Turbina de Francis horizontal y vertical |
| Cabeza de agua |
10 metros -- 300 metros. |
| Capacidad de instalación |
0.1MW -- 20MW |

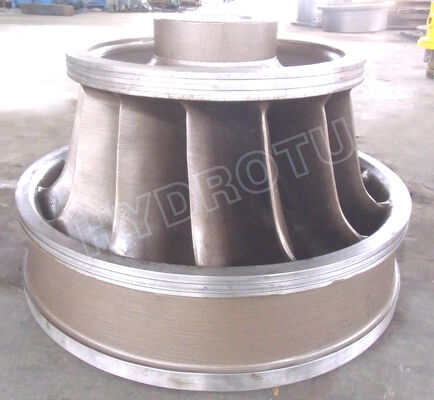

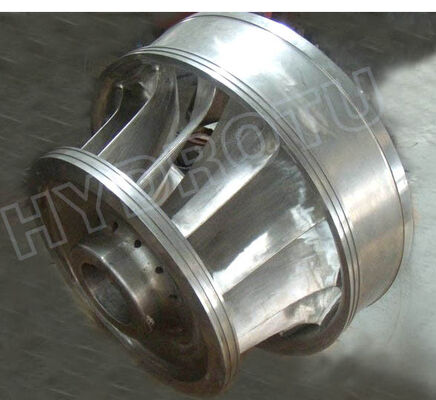

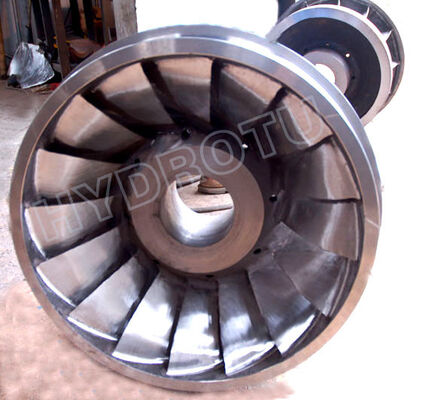

| Material para el corredor |
Acero inoxidable (0Cr13Ni4Mo) |
| Tipo de generador |
generador sincrónico |
| Equipo auxiliar |
Regidor, válvula de entrada, panel lateral de la unidad, sistema de excitación |
Ventaja competitiva:
HYDROTU es la empresa china de suministro, consultoría e ingeniería de equipos hidroeléctricos en el campo de los equipos hidroeléctricos.Proporcionamos equipos hidroeléctricos chinos de alta calidad con tecnologías avanzadas y servicios integrados para satisfacer los mercados globales de energía hidroeléctrica..
Con nuestro concepto de Servicios Integrados, le ofrecemos un apoyo personalizado desde la planificación del proyecto hasta la puesta en marcha y el servicio de la planta.El proyecto del cliente es nuestro proyecto., el éxito del cliente es nuestro éxito.
HYDROTU cubre los servicios, el suministro de equipos completos,la solución económica de los proyectos hidroeléctricos mundiales y pretende ser el mejor proveedor mundial de equipos hidroeléctricos, así como el mejor proveedor de servicios integrados en los mercados de energía hidroeléctrica.

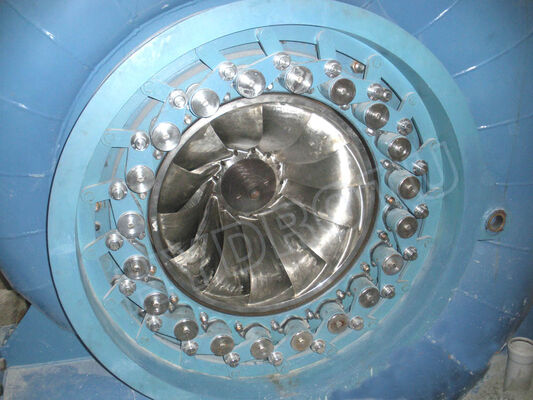

El conjunto de la caja en espiral de la turbina Francis
