Turbina de tipo S para centrales hidroeléctricas de alta altura para grandes centrales de descarga

Proyecto hidroeléctrico de alta eficiencia Turbina hidroeléctrica tipo S Turbina para cabezas de 2m - 20m

Especificaciones:

Descripción:

La turbina de tipo S es adecuada para cabezas de 2 a 20 m y grandes centrales hidroeléctricas de descarga.

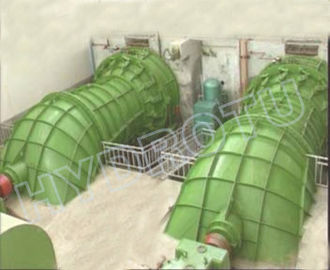

La turbina tubular de tipo S está disponible en versiones de Horizontal Kaplan, también llamada Kaplan horizontal de tipo S.Su característica es que el flujo de agua es axial en todo el paso desde la entrada hasta la salida., por lo que el pasaje es un conducto recto esencialmente.El eje de la turbina sale del tubo donde cambia de dirección y se puede instalar con una correa de transferencia o conectado directamente al generador.Esta turbina moderna se caracteriza por una alta eficiencia en una amplia gama de caudales.

La turbina de tipo S también consta de palas fijas y palas móviles.

Características estructurales de la unidad de turbina tubular de extensión de eje:

Forma de diseño: generalmente se adopta un diseño horizontal o inclinado, siendo el diseño horizontal horizontal el más común.con bajo coste y menos inversión en ingeniería, y es adecuado para pequeñas centrales hidroeléctricas con baja cabeza.

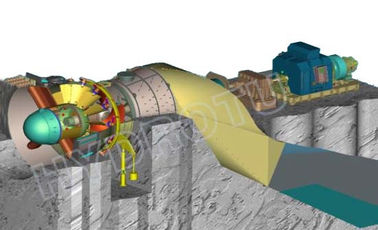

Estructura del conducto de flujo: El conducto de flujo está compuesto por un tubo de entrada, un anillo de suspensión, un mecanismo cónico de guía de agua, una cámara de corriente, un tubo de corriente y un codo de corriente en forma de S y una cola.El flujo de agua fluye para el corredor paralelo al eje de la turbina a lo largo de la dirección axial. Se introduce desde el tubo de entrada y se introduce uniformemente en la cámara del corredor a través del anillo de permanencia y el mecanismo de guía de agua cónica.se descarga a través del tubo de corriente y el codo de corriente en forma de SEl flujo de agua es suave y la pérdida hidráulica es pequeña.

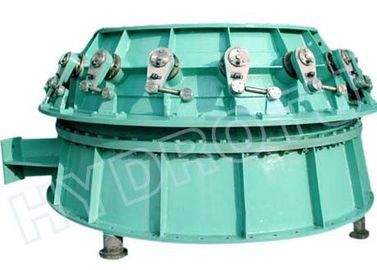

Mecanismo de guía de agua: se adopta el mecanismo axial cónico de guía de agua, y las paletas de guía están dispuestas en un ángulo de 65° con la línea central de la unidad.Este diseño puede hacer que el flujo de agua forme una circulación ideal y entre en la cámara del corredor, mejorando la eficiencia de conversión de energía de la turbina.

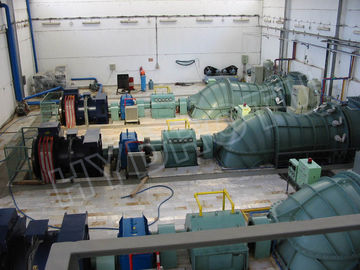

Corredor y eje principal: El corredor es similar a la forma de la hoja de un ventilador eléctrico y tiene dos formas: tono fijo y tono ajustable.El eje principal pasa horizontalmente a través del tubo de corriente y está conectado al generador fuera del tubo de corrienteCuando la velocidad de la unidad es alta, se puede conectar directamente a un generador convencional; si la velocidad del generador es baja, se puede conectar al generador a través de un aumentador de velocidad.
El generador y los rodamientos de la turbina comparten un sistema de suministro de aceite para el suministro centralizado de aceite.El tanque de aceite de alto nivel del rodamiento se dispone en la central eléctrica auxiliar a unos 10 m de altura de la línea central de la unidad, y el tanque de retorno de aceite y la estación hidráulica están dispuestos en el foso de la turbina para garantizar el funcionamiento estable de la unidad.
Sistema de regulación de velocidad: el regulador está conectado al anillo de control de la turbina.operaciones tales como arranque de la unidad, la conexión a la red, el aumento o la disminución de la carga y la detención de la unidad se realizan, de modo que la turbina puede adaptarse a diferentes condiciones de funcionamiento y mantener una alta eficiencia.

Aplicaciones:

1Cabeza de agua: 2 m - 20 m

2Capacidad: 0,1 MW -- 10 MW

3Diámetro del corredor: 0,4 m -- 5 m

4Frecuencia: 50/ 60 Hz

5Tipo de salida: 0,4 KV, 3,3 KV, 6,3 KV o 10,5 KV CA de tres fases,

Si usted está interesado en la turbina Kaplan, usted debe tener algunos parámetros clave (tales como la cabeza neta, descarga de flujo, número de unidad, frecuencia, voltaje) en la consulta.

Ventaja competitiva:

HYDROTU es la empresa china completa de suministro de equipos hidroeléctricos, consultoría e ingeniería en el campo de los equipos hidroeléctricos.Proporcionamos equipos hidroeléctricos chinos de alta calidad con tecnologías avanzadas y servicios integrados para satisfacer los mercados globales de energía hidroeléctrica..

Con nuestro concepto de Servicios Integrados, le ofrecemos un apoyo personalizado desde la planificación del proyecto hasta la puesta en marcha y el servicio de la planta.El proyecto del cliente es nuestro proyecto., el éxito del cliente es nuestro éxito.

HYDROTU cubre los servicios, el suministro de equipos completos,la solución económica de los proyectos hidroeléctricos mundiales y pretende ser el mejor proveedor mundial de equipos hidroeléctricos, así como el mejor proveedor de servicios integrados en los mercados de energía hidroeléctrica.

Las ventajas estructurales características de la unidad de turbina tubular de tipo s son las siguientes:

1. Alta eficiencia: el flujo de la unidad de la turbina tubular del eje de extensión es suave, y el flujo de agua puede fluir a través del corredor con una pérdida relativamente pequeña,que ayuda a mejorar la eficiencia de la unidad.
2. Buena estabilidad: La estructura de la unidad de turbina tubular de extensión del eje es relativamente simple y compacta.que reduce las vibraciones y el ruido de la unidad durante el funcionamiento y tiene una buena estabilidad.
3. Alta adaptabilidad: Este tipo de unidad puede utilizarse ampliamente en diferentes condiciones de cabecera y caudal de agua.Se puede diseñar y optimizar de acuerdo con los requisitos específicos del proyecto para satisfacer las necesidades de varios proyectos de generación de energía.
4. Instalación y mantenimiento convenientes: La unidad de turbina tubular de extensión del eje tiene una estructura relativamente simple, que es conveniente para la instalación y el mantenimiento.Los componentes son de fácil acceso, lo que puede reducir la dificultad y el coste de la instalación y el mantenimiento.
5. Bajo costo: debido a su estructura simple y a su costo de fabricación relativamente bajo, la unidad de turbina tubular de extensión de eje tiene una cierta ventaja económica en proyectos de generación de energía,que puede reducir el coste global de inversión del proyecto.
