Turbina hidroeléctrica de tipo S con palas de acero inoxidable para cabeza de agua de 2 a 20 m y capacidad de 100 kW a 10 MW

La turbina tipo S es adecuada para una caída de agua de 2m a 20m y centrales hidroeléctricas de gran caudal.

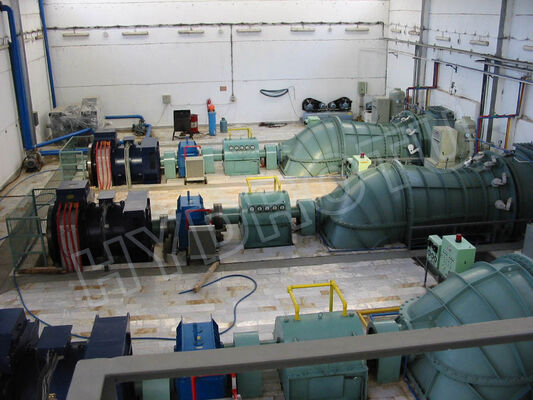

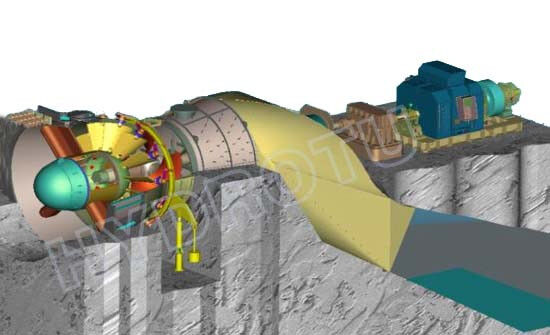

La turbina tubular tipo S está disponible en versiones de Kaplan Horizontal, también llamada Kaplan horizontal. Su característica es que el flujo de agua es axial a lo largo de todo el paso desde la entrada hasta la salida, de modo que el paso es esencialmente un conducto recto. El eje de la turbina sale del tubo en el punto donde el tubo cambia de dirección, instalación con  la correa de transmisión o conectada directamente al generador. Esta turbina moderna se caracteriza por su alta eficiencia en una amplia banda de caudales.

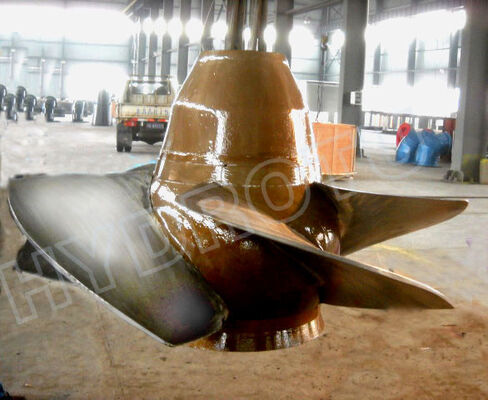

La turbina tipo S también consta de álabes fijos y álabes móviles del rodete.

Este tipo de turbina hidráulica es una turbina tubular horizontal tipo S con álabes ajustables y álabes directores. El agua fluye a través de la tubería de entrada de la central eléctrica, el anillo de soporte, el distribuidor, el rodete, la tubería de desagüe y se drena al canal de desagüe. El flujo a través de la turbina, hace girar el rodete, luego la energía del agua (potencial y cinética) se convierte en energía mecánica del eje principal de la turbina hidráulica, impulsa el rotor del generador a girar, convirtiendo así la energía mecánica en energía eléctrica. Y se arranca la turbina, se conecta en paralelo a la red, se aumenta y disminuye la carga, se detiene la unidad mediante el dispositivo de movimiento del gobernador de los álabes directores.

las partes principales de la estructura de la turbina son las siguientes:

• Conjunto de piezas de entrada
• Conjunto de cojinete radial

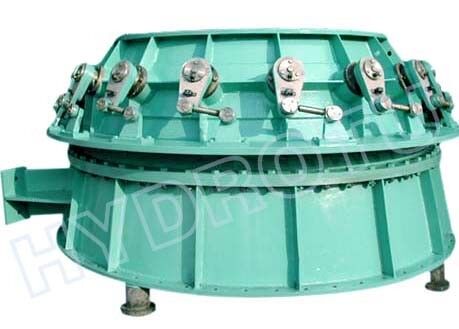

• Conjunto distribuidor
• Conjunto de eje principal

• 1. Caída de agua: 2m - 20m
• 2. Capacidad: 0.1MW- 10MW
• 3. Diámetro del rodete: 0.4 a 5m
• 4. Frecuencia: 50/ 60hz
• 5. Voltaje de salida del generador: 0.4KV, 3.3KV, 6.3KV, o 10.5KV AC trifásico,

Si está interesado en la turbina tipo S, debe tener algunos parámetros clave (como caída neta, caudal, número de unidad, frecuencia, voltaje) en su consulta.
